Made by Euroflansch

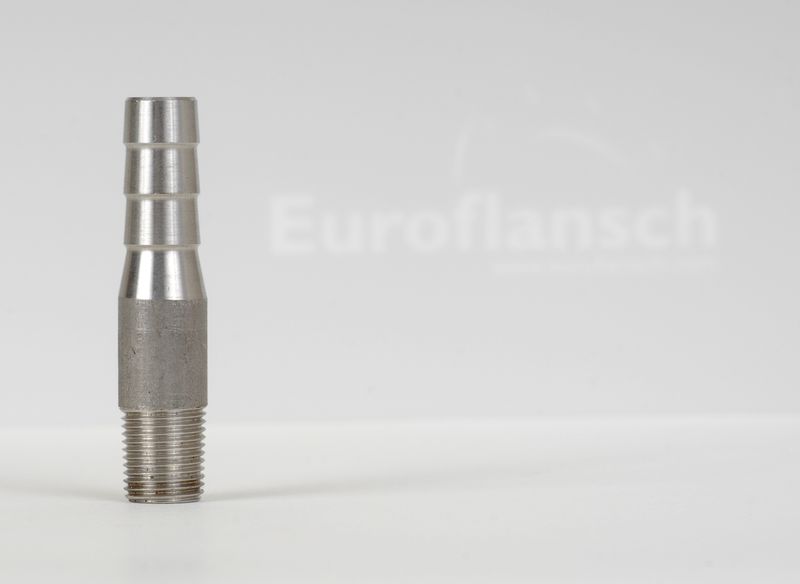

Abbildungen Gewindefittings beispielhaft, andere Ausführungen oder Abmessungen auf Anfrage.
| Standard | ISO4144 / EN-10241 | (SCH-40) | (SCH-80) | |
| Abmessung | Da | L(mm) | T | T |
| 1/8" | 9 | 47 | 2 | 2,41 |
| 1/4" | 13 | 49 | 2,5 | 3,02 |
| 3/8" | 16 | 55 | 2,31 | 3,2 |
| 1/2" | 20 | 63 | 2,77 | 3,73 |
| 3/4" | 25,5 | 72 | 2,87 | 3,91 |
| 1" | 32,4 | 82 | 3,38 | 4,55 |
| 1 1/4" | 41 | 83 | 3,56 | 4,85 |
| 1 1/2" | 47 | 87 | 3,68 | 5,08 |
| 2" | 59 | 96 | 3,91 | 5,54 |
| 2 1/2" | 71,5 | 103 | 5,16 | 7,01 |
| 3" | 87,4 | 111 | 5,49 | 7,62 |
| 4" | 112,8 | 123 | 5,58 | 8,56 |
| - weitere Längen verfügbar | ||||
