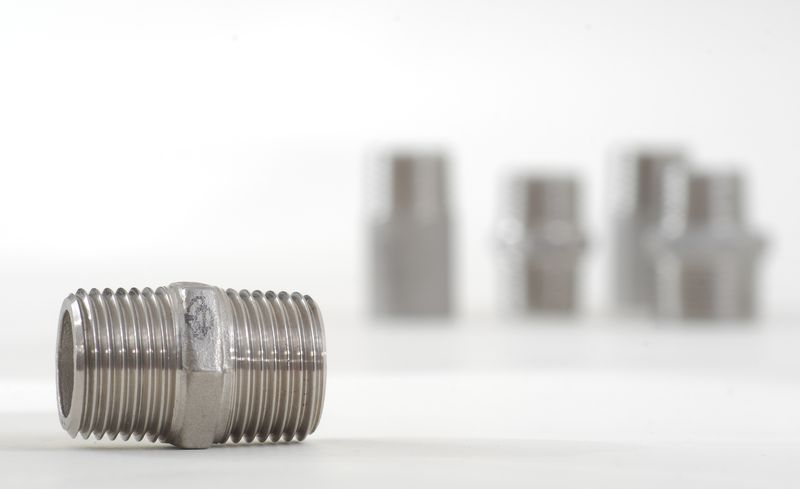

Doppelnippel (Sechskant)

Abbildungen Gewindefittings beispielhaft, andere Ausführungen oder Abmessungen auf Anfrage.

Kategorie: Schlagwort:

Doppelnippel

Standard ISO4144
Abmessung SW L L1
1/8″ 11 20 8
1/4″ 15 25 10,5
3/8″ 18 27 11
1/2″ 22 34 14,5
3/4″ 28 36,5 15,5
1″ 35 42 18
1 1/4″ 43,5 47,5 20,5
1 1/2″ 49,5 17,5 20,5
2″ 62 57 25
2 1/2″ 77,5 61 27
3″ 90,5 67,5 30
4″ 117 80 36
Standard EN-10241
Abmessung SW L L1
1/8″ 12 23,6 8,9
1/4″ 16 27,8 11
3/8″ 19 28 12,2
1/2″ 21,6 34 14,9
3/4″ 30 40 16,5
1″ 36 46 19,5
1 1/4″ 46 52,5 21,5
1 1/2″ 50 54 22,2
2″ 64,5 62 24,4
2 1/2″ 79,5 70 28,5
3″ 90 78,4 31,7
4″ 120 94 38,2
