Winkel 90° I/I

Abbildungen Gewindefittings beispielhaft, andere Ausführungen oder Abmessungen auf Anfrage.

Kategorie: Schlagwörter: ,

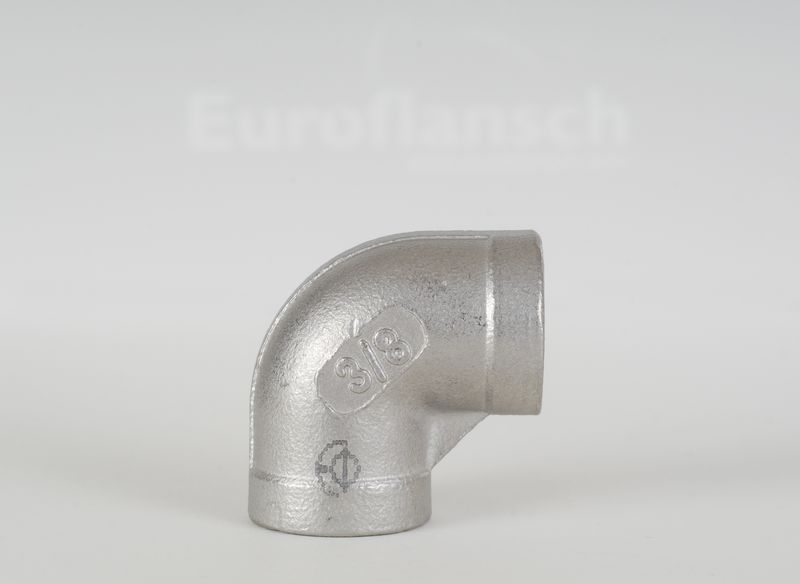

Winkel 90° I/I

Standard ISO4144
Abmessung D L T
1/8″ 13 17 2,5
1/4″ 16 19 2,5
3/8″ 20 23 2,8
1/2″ 24,5 27 1,65
3/4″ 30 32 1,75
1″ 37,5 38 2
1 1/4″ 46,5 45 2,25
1 1/2″ 53 48 2,5
2″ 65,5 57 2,85
2 1/2″ 82 69 3,25
3″ 95,5 78 3,75
4″ 121,5 96 4,25
Standard EN-10241
Abmessung D L T
1/8″ 15,2 17 3,6
1/4″ 19,7 18,5 4,35
3/8″ 23,3 22,9 4,85
1/2″ 28 26,8 3,4
3/4″ 34,8 32 4,15
1″ 43,6 37,5 5,05
1 1/4″ 53 45,9 5,5
1 1/2″ 58 47,6 5
2″ 71 58 5,6
2 1/2″ 87 70 5,75
3″ 100 77 6
4″ 126 97 6,5

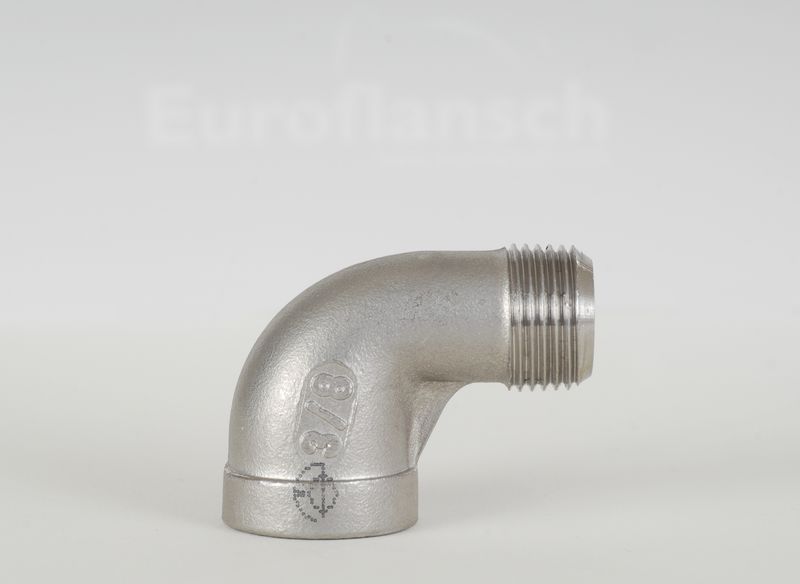

Winkel 90° I/A

Standard ISO4144
Abmessung D L
1/8″ 13 17
1/4″ 16 19
3/8″ 20 23
1/2″ 24,5 27
3/4″ 30 32
1″ 37,5 38
1 1/4″ 46,5 45
1 1/2″ 53 48
2″ 65,5 57
2 1/2″ 82 69
3″ 95,5 78
4″ 121,5 97
Standard EN-10241
Abmessung D L
1/8″ 17 19
1/4″ 21 21
3/8″ 25 25
1/2″ 29 28
3/4″ 35 33
1″ 43 38
1 1/4″ 52 45
1 1/2″ 58,8 50
2″ 71,7 58
2 1/2″ 86,2 69
3″ 98,6 78
4″ 121 97


Winkel 90° Reduziert I/I

Standard ISO4144
Abmessung 1 Abmessung 2 D1 D2 L L1
1/4″ 1/8″ 16 13 18 18
3/8″ 1/4″ 20 16 22 20
1/2″ 1/4″ 24,5 16 24 24
3/8″ 24,5 20 25 26
3/4″ 3/8″ 30 20 28 28
1/2″ 30 24,5 30 29
1″ 1/2″ 37,5 24,5 33 32
3/4″ 37,5 30 35 34
1 1/4″ 3/4″ 46,5 30 40 38
1″ 46,5 37,5 42 40
1 1/2″ 1″ 53 37,5 45 41
1 1/4″ 53 46,5 48 45
2″ 1 1/4″ 65,5 46,5 54 48
1 1/2″ 65,5 53 55 52
2 1/2″ 1 1/2″ 82 53 62 55
2″ 82 65,5 65 60
3″ 2″ 95,5 65,4 72 62
2 1/2″ 95,5 82 75 72
4″ 2 1/2″ 121,5 82 90 78
3″ 121,5 95,5 91 83
Standard EN-10241
Abmessung 1 Abmessung 2 D1 D2 L L1
1/4″ 1/8″ 21,3 17 21 19
3/8″ 1/4″ 23,5 21,3 21,3 21
1/2″ 1/4″ 29 21,3 27 21
3/8″ 29 23,5 27 21,3
3/4″ 3/8″ 35 23,5 33 21,3
1/2″ 35 29 33 27
1″ 1/2″ 43 29 38 27
3/4″ 43 35 38 33
1 1/4″ 3/4″ 52 35 45 33
1″ 52 43 45 38
1 1/2″ 1″ 58 43 50 38
1 1/4″ 58 52 50 45
2″ 1 1/4″ 71 52 58 45
1 1/2″ 71 58 58 50
2 1/2″ 1 1/2″ 86,5 58 69,7 50
2″ 86,5 71 69,7 58
3″ 2″ 99,5 71 77,5 58
2 1/2″ 99,5 86,5 77,5 69,7
4″ 2 1/2″ 125 86,5 98,2 69,7
3″ 125 99,5 98,2 77,5
