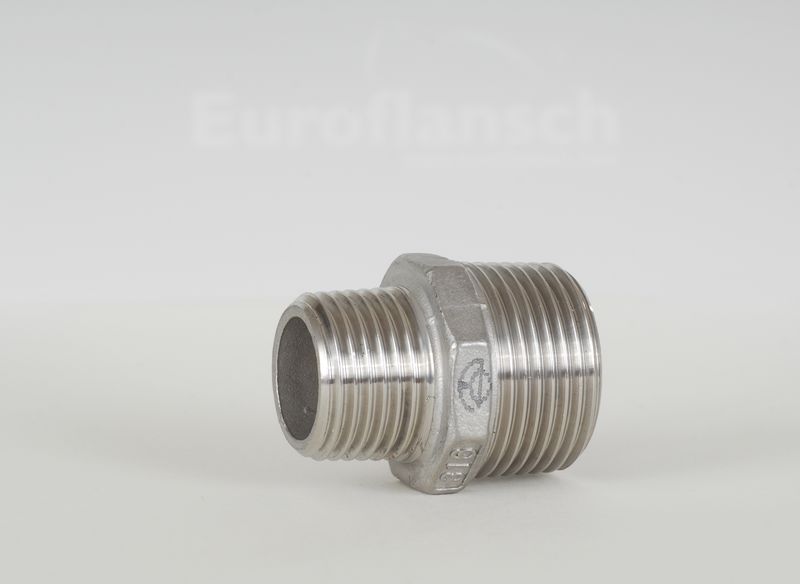

Reduzierdoppelnippel (Sechskant)

Abbildungen Gewindefittings beispielhaft, andere Ausführungen oder Abmessungen auf Anfrage.

Kategorie: Schlüsselwort:

Reduzierdoppelnippel

StandardISO4144
Abmessung 1Abmessung 2Di1Di2
1/4″1/8″85,5
3/8″1/4″11,58
1/2″1/4″158
3/8″1511,5
3/4″3/8″20,511,5
1/2″20,515
1″1/2″2615
3/4″2620,5
1 1/4″3/4″34,520,5
1″34,526
1 1/2″1″4026
1 1/4″4034,5
2″1 1/4″5134,5
1 1/2″5140
2 1/2″1 1/2″65,540
2″65,551
3″2″77,551
2 1/2″77,565,5
4″2 1/2″101,565,5
3″101,577,5
StandardEN-10241
Abmessung 1Abmessung 2Di1Di2
1/4″1/8″74,3
3/8″1/4″9,47
1/2″1/4″13,77
3/8″13,79,4
3/4″3/8″199,4
1/2″1913,7
1″1/2″25,513,7
3/4″25,519
1 1/4″3/4″3219
1″3225,5
1 1/2″1″38,525,5
1 1/4″38,532
2″1 1/4″50,232
1 1/2″50,238,5
2 1/2″1 1/2″63,838,5
2″63,850,2
3″2″7750,2
2 1/2″7763,8
4″2 1/2″10263,8
3″10277
