Elbow 45° I/I (hier falsch?)

Illustrations thread fittings exemplary, other designs or dimensions on request.

Kategorie: Threaded Fittings Schlagwort: Winkel 45° I/I

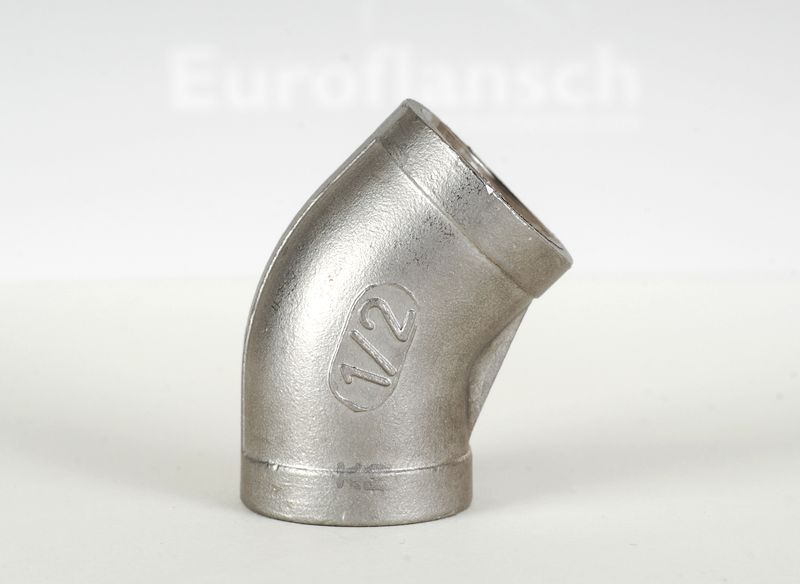

Winkel 45° I/I
Winkel 45° I/A

Winkel 45° I/I

Standard	ISO4144
Abmessung	D	L	T
1/8″	13	16	2,5
1/4″	16	17	2,5
3/8″	20	19	2,8
1/2″	24,5	21	1,65
3/4″	30	25	1,75
1″	37,5	29	2
1 1/4″	46,5	33	2,25
1 1/2″	53	37	2,5
2″	65,5	42	2,85
2 1/2″	82	49	3,25
3″	95,5	54	3,75
4″	121,5	64	4,25

Standard	EN-10241
Abmessung	D	L	T
1/8″	18	18	5
1/4″	21	18	5
3/8″	25	20	5,3
1/2″	29,5	22	4,15
3/4″	35,6	25	4,55
1″	43	28	4,75
1 1/4″	52,4	33	5,2
1 1/2″	58	36	5
2″	72	43	6,1
2 1/2″	87	50	5,75
3″	100,3	55	6,15
4″	125,5	64	6,25

Winkel 45° I/A

Standard	ISO4144
Abmessung	D	L
1/8″	13	17
1/4″	16	19
3/8″	20	23
1/2″	24,5	27
3/4″	30	32
1″	37,5	38
1 1/4″	46,5	45
1 1/2″	53	48
2″	65,5	57
2 1/2″	82	69
3″	95,5	78
4″	121,5	97

Standard	EN-10241
Abmessung	D	L
1/8″	17	19
1/4″	21	21
3/8″	25	25
1/2″	29	28
3/4″	35	33
1″	43	38
1 1/4″	52	45
1 1/2″	58,8	50
2″	71,7	58
2 1/2″	86,2	69
3″	98,6	78
4″	121	97
