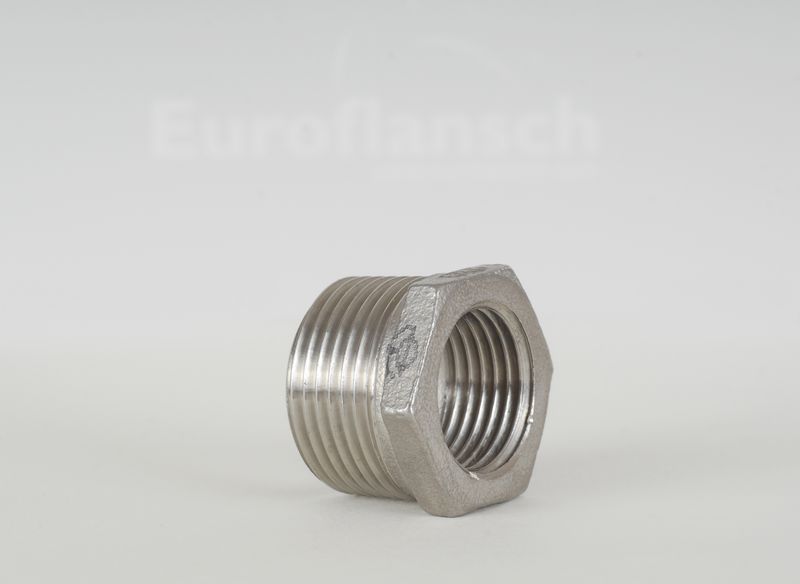

Reduzierstück (Sechskant)

Reduzierstück (Sechskant)

Abbildungen Gewindefittings beispielhaft, andere Ausführungen oder Abmessungen auf Anfrage.

Kategorie: Schlagwort:

Reduzierdoppelnippel

Standard ISO4144
Abmessung 1 Abmessung 2 SW L L1
1/4″ 1/8″ 14 16 11,5
3/8″ 1/4″ 18 16,5 12
1/2″ 1/4″ 22 20 14,5
3/8″ 22 20 14,5
3/4″ 3/8″ 27,5 21 15,5
1/2″ 27,5 21 15,5
1″ 1/2″ 34,5 24 17,5
3/4″ 34,5 24 17,5
1 1/4″ 3/4″ 43 27 20
1″ 43 27 20
1 1/2″ 1″ 49 28,5 20,5
1 1/2″ 49 28,5 20,5
2″ 1 1/4″ 61 32 24
1 1/2″ 61 32 24
2 1/2″ 1 1/2″ 76 37 27
2″ 76 37 27
3″ 2″ 90 40 30
2 1/2″ 90 40 30
4″ 2 1/2″ 115 45 35
3″ 115 45 35
Standard EN-10241
Abmessung 1 Abmessung 2 SW L L1
1/4″ 1/8″ 16 15,2 10,8
3/8″ 1/4″ 18 16,5 11,9
1/2″ 1/4″ 26 21 15,6
3/8″ 26 21 15,4
3/4″ 3/8″ 30 24 17,4
1/2″ 30 24 17,5
1″ 1/2″ 35 27 19,7
3/4″ 35 27 19,7
1 1/4″ 3/4″ 45 30 21,9
1″ 45 30 21,9
1 1/2″ 1″ 52 38 25,8
1 1/2″ 52 38 25,8
2″ 1 1/4″ 63 36 24,8
1 1/2″ 63 36 24,8
2 1/2″ 1 1/2″ 81 45 30,9
2″ 81 45 30,9
3″ 2″ 95 47 33
2 1/2″ 95 47 33
4″ 2 1/2″ 110 52 35
3″ 110 52 35
