Made by Euroflansch

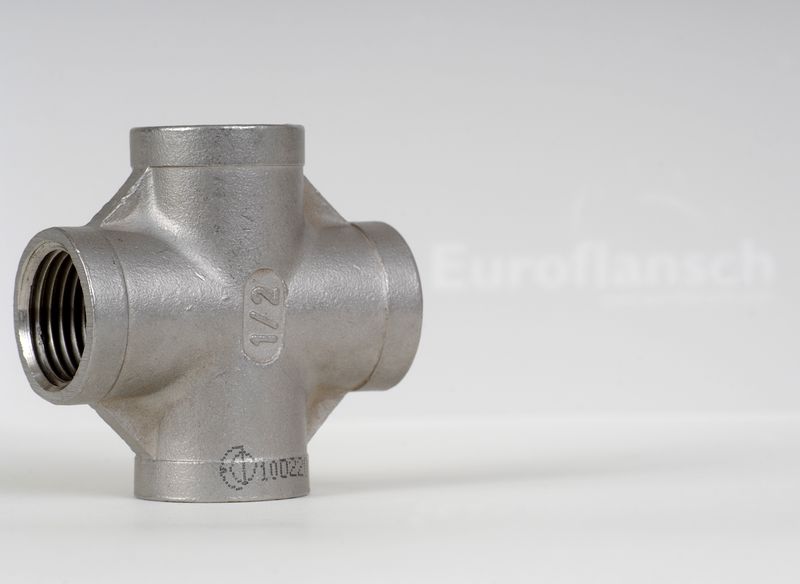

Abbildungen Gewindefittings beispielhaft, andere Ausführungen oder Abmessungen auf Anfrage.
| Standard ISO4144 | |||
| Abmessung | D1 | L | T |
| 1/8" | 13 | 17 | 2,5 |
| 1/4" | 16,5 | 19 | 2,5 |
| 3/8" | 20 | 23 | 2,8 |
| 1/2" | 24,5 | 27 | 1,65 |
| 3/4" | 30 | 32 | 1,75 |
| 1" | 37,5 | 38 | 2 |
| 1 1/4" | 46,5 | 45 | 2,25 |
| 1 1/2" | 53 | 48 | 2,5 |
| 2" | 65,5 | 57 | 2,85 |
| 2 1/2" | 82 | 69 | 3,25 |
| 3" | 95,5 | 78 | 3,75 |
| 4" | 121,5 | 96 | 4,25 |
| Standard EN-10241 | |||
| Abmessung | D1 | L | T |
| 1/8" | 15,2 | 17 | 3,6 |
| 1/4" | 19,7 | 18,5 | 4,35 |
| 3/8" | 23,3 | 22,9 | 4,85 |
| 1/2" | 28 | 26,8 | 3,4 |
| 3/4" | 34,8 | 32 | 4,15 |
| 1" | 43,6 | 37,5 | 5,05 |
| 1 1/4" | 53 | 45,9 | 5,5 |
| 1 1/2" | 58 | 47,6 | 5 |
| 2" | 71 | 58 | 5,6 |
| 2 1/2" | 87 | 70 | 5,75 |
| 3" | 100 | 77 | 6 |
| 4" | 126 | 97 | 6,5 |
