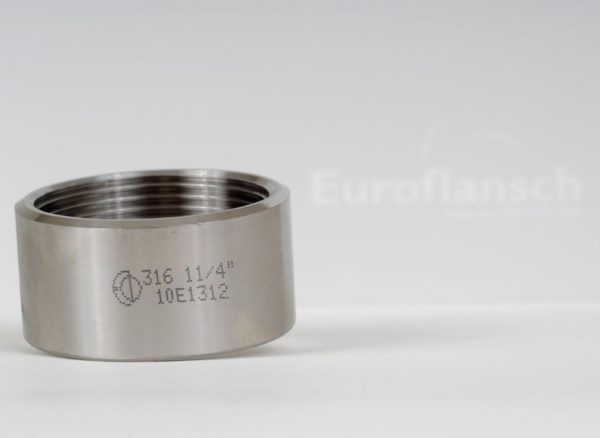

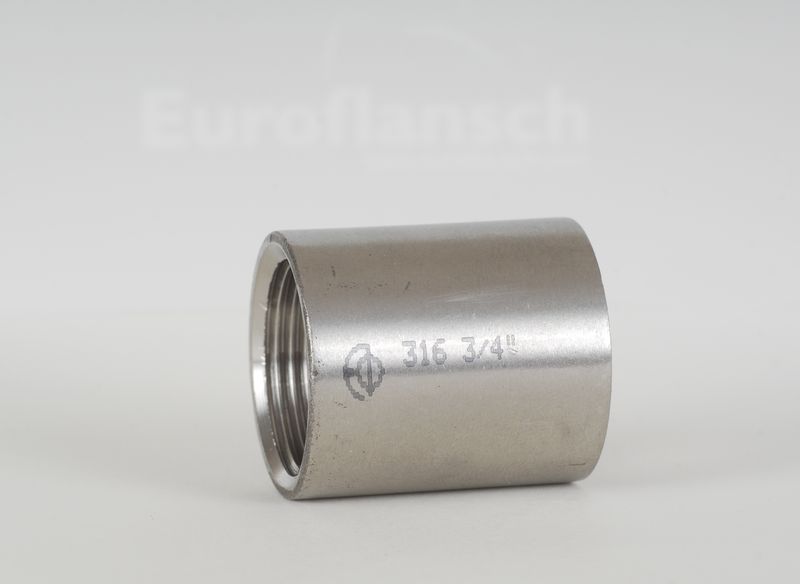

Muffe

Abbildungen Gewindefittings beispielhaft, andere Ausführungen oder Abmessungen auf Anfrage.

Kategorie: Schlagwort:

Beschreibung

D1: Aussendurchmesser
L: Gesamtlänge Gewindefittings Muffe
Alle Abmessungen ca. Angaben. Ohne Gewähr.

Muffe

Standard ISO4144
Abmessung D1 L
1/8″ 13 17
1/4″ 16,5 24
3/8″ 20 25
1/2″ 24,5 32
3/4″ 30 35
1″ 37,5 41
1 1/4″ 46,5 45
1 1/2″ 53 45
2″ 65,5 54
2 1/2″ 82 63
3″ 95,5 69
4″ 121,5 81
Standard EN-10241
Abmessung D1 L
1/8″ 15 15
1/4″ 18,5 25
3/8″ 21,3 26
1/2″ 26,4 34
3/4″ 31,8 36
1″ 39,5 43
1 1/4″ 49,3 48
1 1/2″ 55,5 48
2″ 69 56
2 1/2″ 87 65
3″ 103 71
4″ 126 83

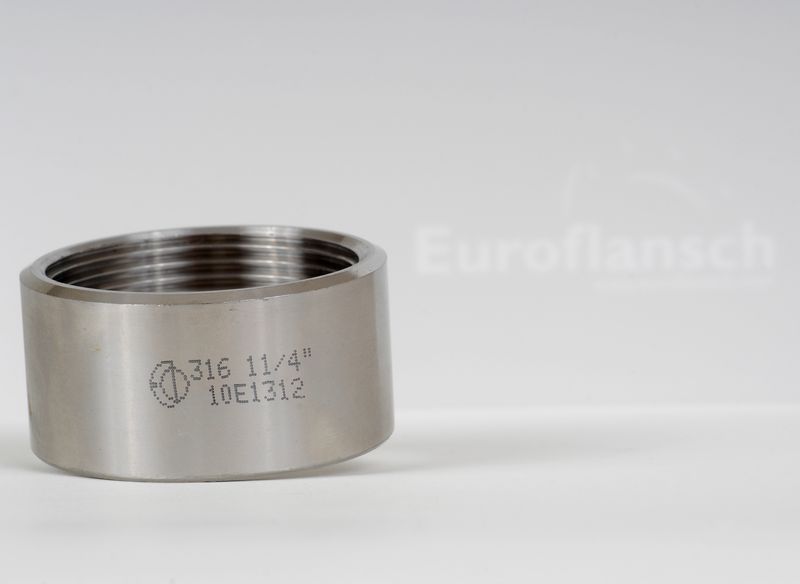

Muffe (halb)

Standard ISO4144
Abmessung D1 L
1/8″ 13 7,5
1/4″ 16,5 11
3/8″ 20 11,5
1/2″ 24,5 15
3/4″ 30 16,5
1″ 37,5 19,5
1 1/4″ 46,5 21,5
1 1/2″ 53 21,5
2″ 65,5 26
2 1/2″ 82 30,5
3″ 95,5 33,5
4″ 121,5 39,5
Standard EN-10241
Abmessung D1 L
1/8″ 15 6,5
1/4″ 18,5 15
3/8″ 21,3 16,5
1/2″ 26,4 18
3/4″ 31,8 20,5
1″ 39,5 23,5
1 1/4″ 49,3 26,5
1 1/2″ 55,5 26,5
2″ 69 29,5
2 1/2″ 87 31
3″ 103 34,5
4″ 126 38
