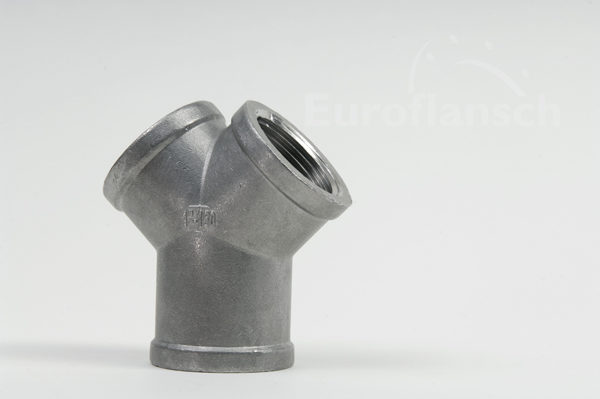

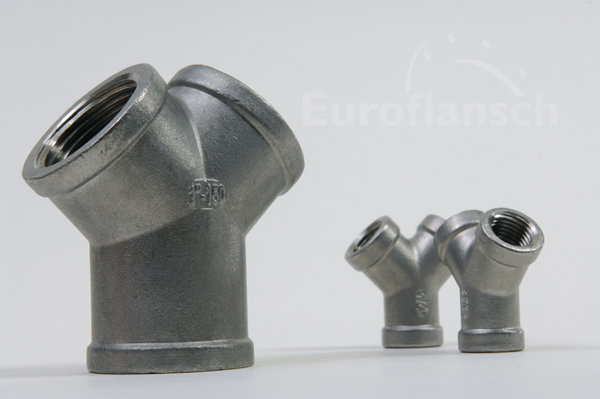

Y-Type Tee

Illustrations thread fittings exemplary, other designs or dimensions on request.

Kategorie: Schlagwort:

Y-Stück

Standard ISO4144
Abmessung Da L T
1/8″ 13 17 2,5
1/4″ 16 19 2,5
3/8″ 20 23 2,8
1/2″ 24,5 27 1,65
3/4″ 30 32 1,75
1″ 37,5 38 2
1 1/4″ 46,5 45 2,25
1 1/2″ 53 48 2,5
2″ 65,5 57 2,85
2 1/2″ 82 69 3,25
3″ 95,5 78 3,75
4″ 121,5 96 4,25
Standard EN-10241
Abmessung Da L T
1/8″ 15,2 17 3,6
1/4″ 19,7 18,5 4,35
3/8″ 23,3 22,9 4,85
1/2″ 28 26,8 3,4
3/4″ 34,8 32 4,15
1″ 43,6 37,5 5,05
1 1/4″ 53 45,9 5,5
1 1/2″ 58 47,6 5
2″ 71 58 5,6
2 1/2″ 87 70 5,75
3″ 100 77 6
4″ 126 97 6,5
