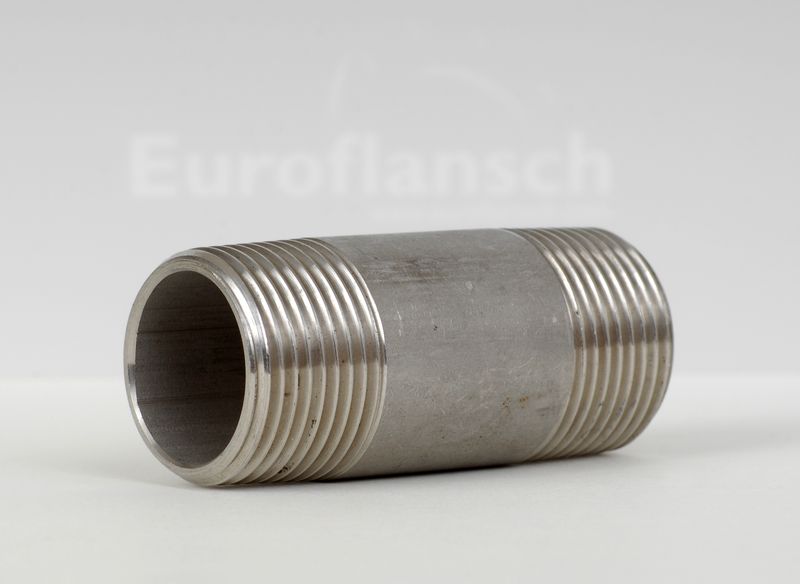

Rohrdoppelnippel

Abbildungen Gewindefittings beispielhaft, andere Ausführungen oder Abmessungen auf Anfrage.

Kategorie: Schlagwort:

Rohrdoppelnippel

Standard ISO4144 / EN-10241 (SCH-40) (SCH-80)
Abmessung L(mm) T T
1/8″ 40 2 2,41
1/4″ 40 2,5 3,02
3/8″ 40 2,31 3,2
1/2″ 60 2,77 3,73
3/4″ 60 2,87 3,91
1″ 60 3,38 4,55
1 1/4″ 80 3,56 4,85
1 1/2″ 80 3,68 5,08
2″ 100 3,91 5,54
2 1/2″ 100 5,16 7,01
3″ 120 5,49 7,62
4″ 150 6,02 8,56
– weitere Längen verfügbar
