Stopfen (Sechskant)

Stopfen (Sechskant)

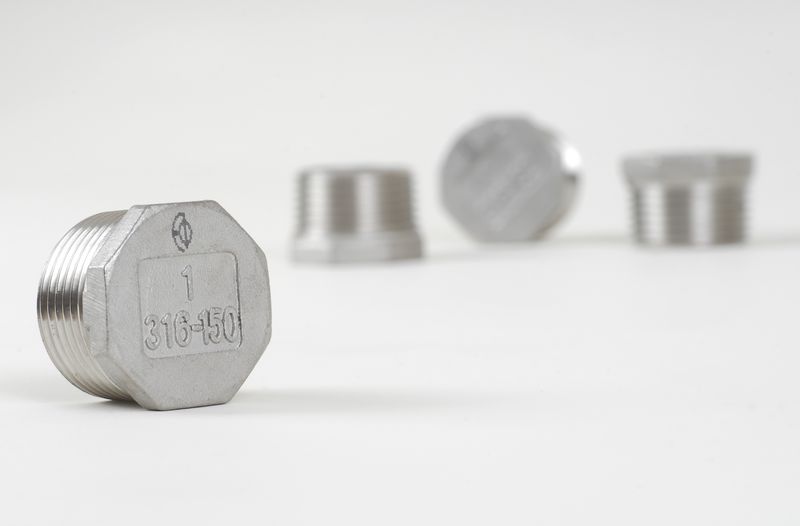

Abbildungen Gewindefittings beispielhaft, andere Ausführungen oder Abmessungen auf Anfrage.

Kategorie: Schlagwort:

Stopfen (Sechskant)

Standard ISO4144
Abmessung SW L
1/8″ 11 12
1/4″ 15 14,5
3/8″ 18 16
1/2″ 22 19,5
3/4″ 28 21
1″ 35 24
1 1/4″ 43,5 27
1 1/2″ 49,5 27
2″ 62 32
2 1/2″ 77,5 34
3″ 90,5 37,5
4″ 117 44
Standard EN-10241
Abmessung SW L
1/8″ 14 13,4
1/4″ 16 15,2
3/8″ 18 16,5
1/2″ 26 21
3/4″ 30 24
1″ 35 27
1 1/4″ 45 30
1 1/2″ 52 38
2″ 63 36
2 1/2″ 81 45
3″ 95 47
4″ 118 52


Stopfen (Vierkant)

Standard ISO4144
Abmessung SW L
1/8″ 6 13
1/4″ 7 15,5
3/8″ 8 16
1/2″ 10 20,5
3/4″ 12 21,5
1″ 14 25
1 1/4″ 16 27,5
1 1/2″ 20 28,5
2″ 22 33
2 1/2″ 28 37
3″ 32 42
4″ 40 48
Standard EN-10241
Abmessung SW L
1/8″ 7 19
1/4″ 9 20
3/8″ 11 22
1/2″ 13 25
3/4″ 16 27,5
1″ 20 32
1 1/4″ 24 35
1 1/2″ 25 37
2″ 32 39
2 1/2″ 42 48
3″ 46 52
4″ 58 62
